天津武清區雨水泵站組態王監控操作說明書：監控畫面(5)

發布日期：2013-10-09 08:32  瀏覽次數：

畫面監控畫面

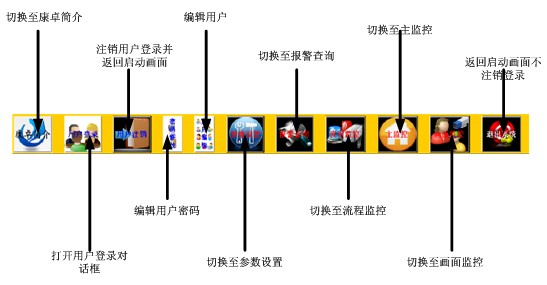

點擊圖1中的“畫面監控”按鈕，系統轉至畫面監控畫面，如圖2所示：

畫面監控
圖1

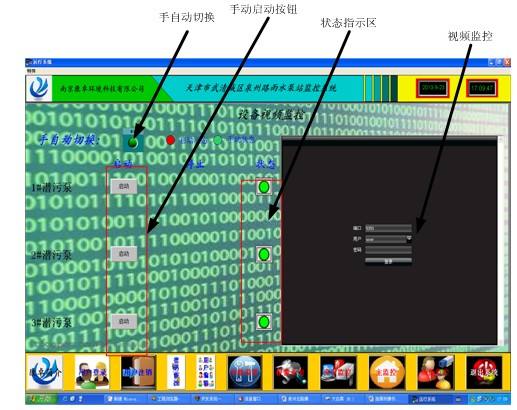

畫面監控畫面
圖2

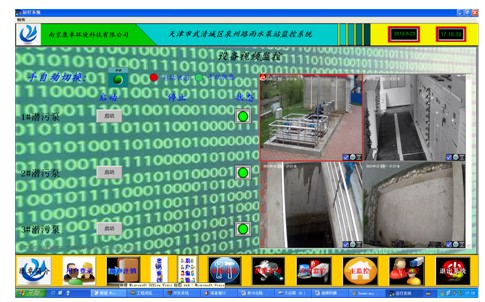

通過較上方的按鈕可以切換程序手自動狀態，若按鈕為綠色則為手動狀態反之處于自動狀態，點擊按鈕切換狀態，只有處于手動狀態下才可以通過下方的按鈕啟動相應設備（設備處于硬件自動狀態下）。運行狀態指示區指示目前各個設備的狀態。只有設備在硬件自動狀態下才可以通過組態王啟動。視頻監控顯示能夠看到當前泵站4個攝像頭的實時畫面，操作方法是：在確保用戶為“user”時直接點擊登錄按鈕，然后分別點擊四個分區下方的“X”圖標，就可以打看畫面，打開畫面后的效果如圖3所示：
點擊登錄按鈕
圖3
流程監控畫面

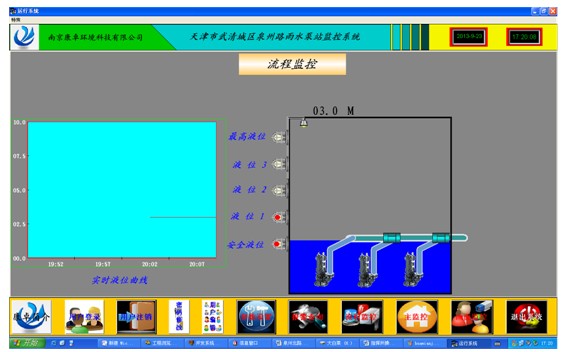

點擊圖1中的“流程監控”按鈕，系統切換至流程監控畫面如圖4所示：
流程監控畫面
圖4

上圖為泉州路的流程監控圖，該圖中能夠指示液位實時曲線以及泵運行時的水流效果等等。
以上（從1到5分別是：系統概述、畫面操作介紹、參數設置畫面、報警查詢畫面和本文的監控畫面）就是為防汛指揮中心組態監控的操作說明書的全部內容了。點擊進入優發國際首頁 返回優發國際首頁>>
